| この記事でわかること |
|---|
| 1. 半導体企業は「装置」「材料」「デバイス」の3タイプで利益構造が根本から異なる |
| 2. 営業利益率49%の装置メーカーと純損失のデバイスメーカーが同じ「半導体企業」として存在する理由 |
| 3. R&D費・設備投資・年収の7社比較から見える、バリューチェーン別のキャリア選択基準 |
この記事のデータは各社の有価証券報告書（東京エレクトロン・ディスコ・アドバンテスト・ローム: 2025年3月期、レーザーテック: 2025年6月期、信越化学: 2024年3月期、ルネサス: 2024年12月期）に基づいています。 有報の読み方がわからない方は有価証券報告書の読み方完全ガイドをご覧ください。
「半導体企業に就職したい」と考えたとき、多くの就活生は東京エレクトロンやルネサスの名前を思い浮かべるでしょう。しかし、有報を読み比べると、同じ「半導体企業」でも利益構造・必要スキル・キャリアパスが全く異なることがわかります。
本記事では、半導体バリューチェーンの3つの領域（装置・材料・デバイス）から代表7社を選び、有報データで構造的な違いを比較します。
結論｜「半導体企業」は装置・材料・デバイスで全く違う
半導体バリューチェーンとは、半導体チップが完成するまでの一連の工程を担う企業群のことです。大きく3つに分かれます。
| バリューチェーン | 役割 | 本記事の対象企業 |
|---|---|---|
| 装置（Equipment） | 半導体を製造するための装置を開発・販売 | 東京エレクトロン、ディスコ、アドバンテスト、レーザーテック |
| 材料（Materials） | シリコンウエハー・フォトレジストなどの素材を供給 | 信越化学工業 |
| デバイス（Devices） | 半導体チップそのものを設計・製造 | ルネサスエレクトロニクス、ローム |
重要な点として、装置メーカーは「半導体を作る工場の道具」を売っており、デバイスメーカーは「半導体チップそのもの」を売っています。材料メーカーは両者に素材を供給する立場です。この違いが利益構造に直結します。
装置メーカーは「半導体を作りたい全ての企業」が顧客になるため、半導体市場全体の成長の恩恵を受けやすい構造です。一方、デバイスメーカーは最終製品の需給変動を直接受けるため、業績のブレが大きくなります。

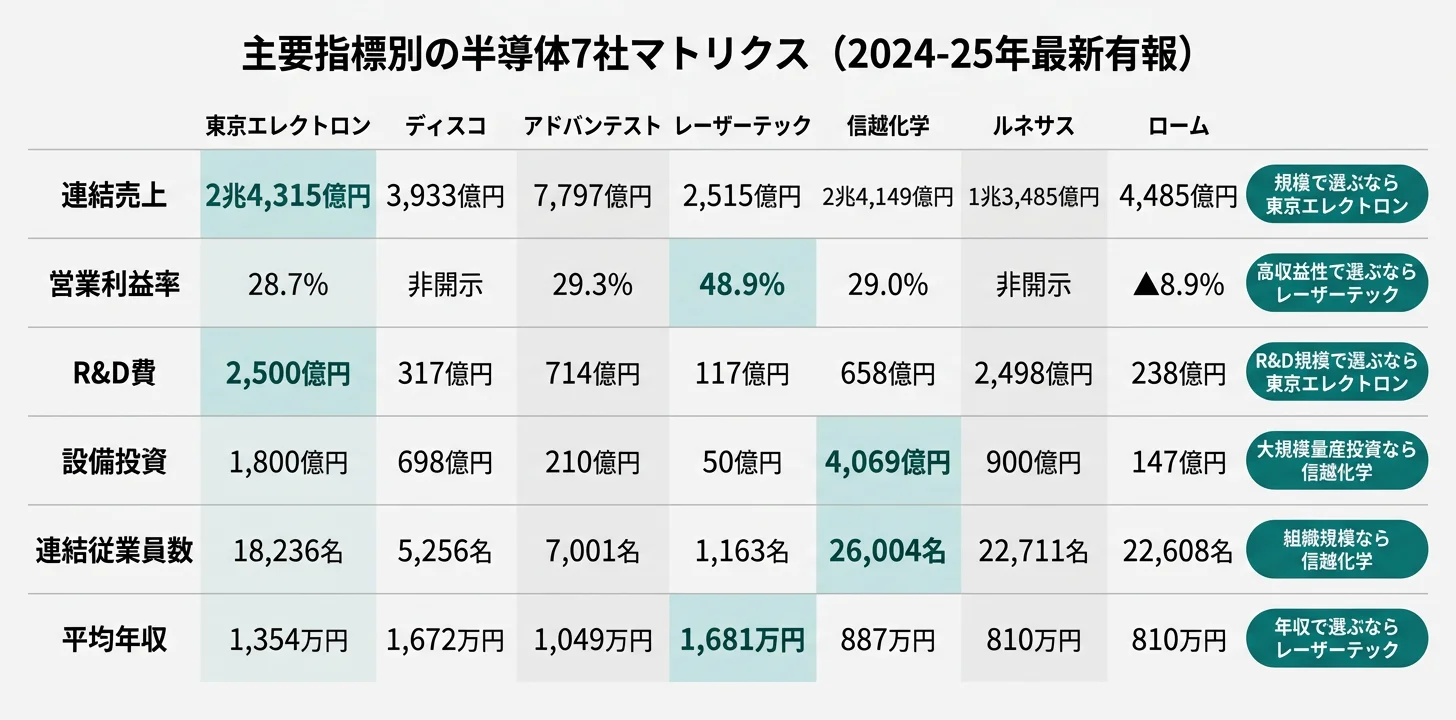

7社横断比較表｜売上・利益率・R&D・年収を一覧で比較
以下は7社の主要指標を有報データから抽出した比較表です。
| 企業名 | バリューチェーン | 売上高 | 営業利益率 | R&D費 | 設備投資額 | 従業員数 | 平均年収 |
|---|---|---|---|---|---|---|---|
| 東京エレクトロン | 装置 | 2兆4,315億円 | 28.7% | 2,500億円 | 1,800億円 | 18,236名 | 1,354万円 |
| ディスコ | 装置 | 3,933億円 | ― | 317億円 | 698億円 | 5,256名 | 1,672万円 |
| アドバンテスト | 装置 | 7,797億円 | 29.3% | 714億円 | 210億円 | 7,001名 | 1,049万円 |
| レーザーテック | 装置 | 2,515億円 | 48.9% | 117億円 | 50億円 | 1,163名 | 1,681万円 |
| 信越化学工業 | 材料 | 2兆4,149億円 | 29.0% | 658億円 | 4,069億円 | 26,004名 | 887万円 |
| ルネサスエレクトロニクス | デバイス | 1兆3,485億円 | ― | 2,498億円 | 900億円 | 22,711名 | 810万円 |
| ローム | デバイス | 4,485億円 | ▲8.9% | 572億円 | 1,330億円 | 22,608名 | 810万円 |
※ディスコ・ルネサスは有報上の営業利益が非開示のため「―」。ロームの営業損失は減損処理303億円を含みます。信越化学の営業利益率は連結営業利益7,010億円÷売上高2兆4,149億円で算出。各社の決算期が異なる点にご注意ください。
この表から3つのことが読み取れます。
1. 装置メーカーの利益率が突出して高い。 営業利益率28.7%〜48.9%は製造業としては異例の水準です。顧客の半導体メーカーにとって製造装置は「なくては作れない」存在であり、技術的な参入障壁の高さが利益率を支えています。
2. 設備投資額の差がビジネスモデルの違いを映している。 信越化学の4,069億円は自社工場で大量の素材を製造するため、ロームの1,330億円はSiCパワーデバイスの生産能力増強のためです。対してレーザーテックの50億円は、ファブライト（製造外注）戦略で「頭脳に集中投資」するモデルを採用しているためです。
3. 平均年収は利益率と強く相関する。 装置メーカー4社の平均年収は1,049〜1,681万円で、デバイスメーカー2社の約810万円と大きな差があります。これは「個人の能力差」ではなく、ビジネスモデルの構造的な違いが処遇に反映された結果です。
バリューチェーン別の構造分析｜装置・材料・デバイスの稼ぎ方
装置メーカー｜「道具を売る」高収益モデル
装置4社（東京エレクトロン、ディスコ、アドバンテスト、レーザーテック）の詳細な比較は半導体製造装置4社の有報比較で解説しています。ここではバリューチェーン全体での位置づけを整理します。
装置メーカーの共通点は、「半導体を作る工程の特定ステップで世界シェアを持つ」ことです。東京エレクトロンはコータ/デベロッパで世界シェア約90%（2025年3月期有報）、レーザーテックはEUVマスク検査で独占的な地位にあります。
装置メーカーが高利益率を維持できる構造的な理由は2つあります。第一に、半導体の微細化が進むほど装置の技術要件が高度化し、新規参入が困難になること。第二に、装置の導入後もパーツ・サービス・中古改造などの継続収益（フィールドソリューション）が発生することです。東京エレクトロンのフィールドソリューション売上は5,383億円で全体の22%を占めています（2025年3月期有報）。
一方で、装置メーカーは半導体投資サイクルの影響を直接受けます。東京エレクトロンの売上は2024年3月期に前年比▲17.1%の減収を経験した後、2025年3月期に+32.8%と急回復しました（2025年3月期有報）。
材料メーカー｜信越化学の「半導体は4事業のうちの1つ」という特殊性
信越化学工業を「半導体企業」と呼ぶことには注意が必要です。同社は4つの報告セグメントを持ち、半導体関連の電子材料事業はそのうちの1つです（2024年3月期有報）。
| セグメント | 売上高 | 営業利益 | 主要製品 |
|---|---|---|---|
| 生活環境基盤材料 | 1兆103億円 | 3,220億円 | 塩化ビニル樹脂、か性ソーダ |
| 電子材料 | 8,504億円 | 2,722億円 | 半導体シリコン、フォトレジスト、希土類磁石 |
| 機能材料 | 4,253億円 | 850億円 | シリコーン、セルロース誘導体 |
| 加工・商事・技術サービス | 1,290億円 | 242億円 | 樹脂加工、エンジニアリング |
（2024年3月期有報 セグメント情報より。セグメント間取引消去前の数値）
電子材料事業の営業利益2,722億円は全体の約39%を占め、利益の中核であることは間違いありません。しかし、売上最大のセグメントは塩化ビニル樹脂を中心とする生活環境基盤材料事業（1兆103億円）です。
信越化学の設備投資4,069億円のうち、電子材料事業に2,113億円が投じられています（2024年3月期有報）。半導体シリコンウエハーの高品質化・増産と希土類磁石の製造設備増強が中心です。
材料メーカーの特徴は、装置メーカーほどの高利益率ではないものの、素材供給という「なくてはならない」ポジションにより比較的安定した収益を確保できる点です。信越化学の自己資本比率82.7%（2024年3月期有報）は財務健全性の高さを示しています。
信越化学の企業分析の詳細は信越化学工業の有報分析をご覧ください。
デバイスメーカー｜設計力で勝負する世界、サイクル変動の直撃を受ける
デバイスメーカーは半導体チップそのものを設計・製造する企業で、最終製品メーカーの需要変動を最も直接的に受けます。
ルネサスエレクトロニクスは、自動車向けマイコン・SoCと産業・IoT向け半導体を主力とするデバイスメーカーです（2024年12月期有報）。売上1兆3,485億円のうち、R&D費2,498億円は売上の約18.5%に達します。これは装置メーカーの東京エレクトロン（10.3%）と比べても高い比率で、チップの設計開発にかかるコストの大きさを示しています。
ルネサスは2024年にAltium社（電子設計自動化ツール）を約9,380億円で買収し、「デバイスの特定から設計・生産・ライフサイクル管理まで一貫したプラットフォーム」を目指す戦略を掲げています（2024年12月期有報）。3nmプロセスの車載用SoC「R-Car X5H」の開発や、独自RISC-V CPUコア搭載マイコンの量産など、技術の幅広さが特徴です。
ルネサスの詳細はルネサスエレクトロニクスの有報分析で解説しています。
ロームは、LSI・半導体素子・モジュールの3セグメント体制でパワーデバイスに注力するデバイスメーカーです（2025年3月期有報）。しかし2025年3月期は売上4,485億円に対して営業損失▲401億円、当期純損失▲501億円を計上しました。
この損失の主因は、半導体素子セグメントの減損損失176億円を含む全社で303億円の減損処理です（2025年3月期有報）。SiCパワーデバイスの将来需要を見込んで大規模な設備投資（当期1,330億円）を実行しましたが、電気自動車市場の成長鈍化もあり、投資回収の見通しが悪化したことが背景にあります。
ロームの詳細はロームの有報分析をご覧ください。
デバイスメーカーは「自分でチップを設計し、顧客に販売する」ビジネスモデルのため、需要が落ちれば在庫リスクと固定費負担が直撃します。装置メーカーとは対照的に、「作ったものが売れないリスク」を自ら背負う構造です。

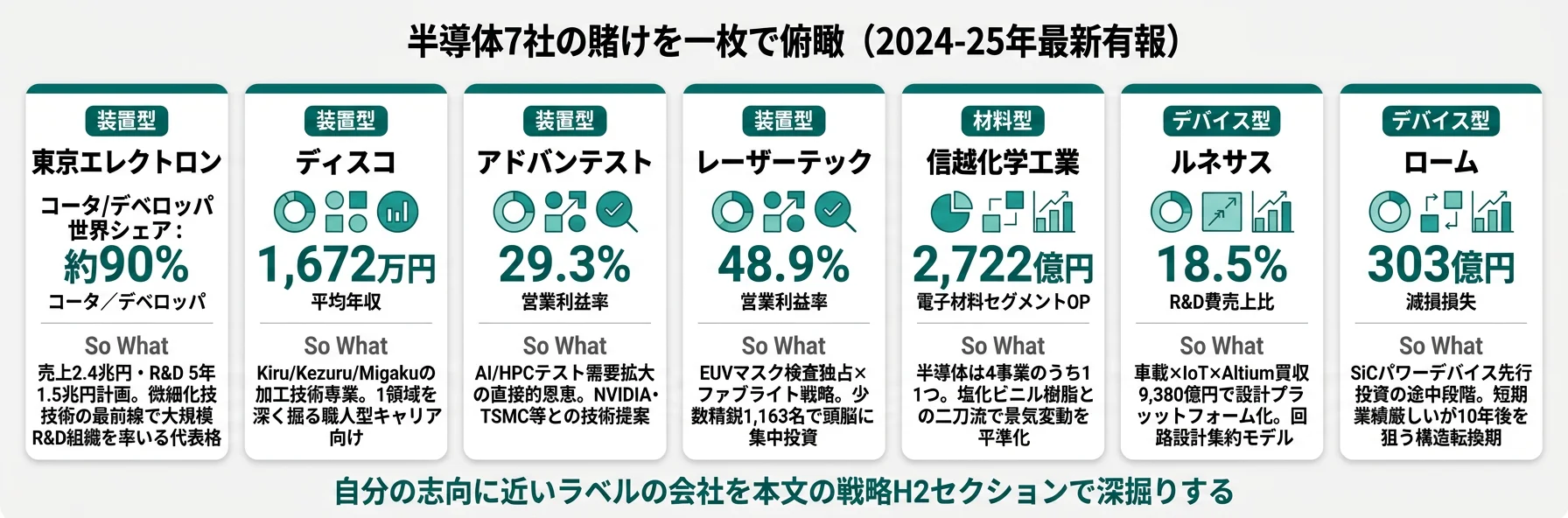

R&D投資で見る各社の将来への賭け
半導体業界の将来性を有報データで判断するうえで、R&D費は「その会社が将来の何に賭けているか」を最も直接的に示す指標です。
| 企業名 | R&D費 | 売上高比率 | 主な投資分野 |
|---|---|---|---|
| 東京エレクトロン | 2,500億円 | 10.3% | 次世代エッチング、ALD成膜、先端パッケージング（2025年3月期有報） |
| アドバンテスト | 714億円 | 9.2% | AI/HPC向けテストシステム、光電融合デバイステスト、SiConic検証自動化（2025年3月期有報） |
| 信越化学工業 | 658億円 | 2.7% | 半導体シリコンの高品質化、EUVフォトレジスト、光ファイバープリフォーム（2024年3月期有報） |
| ローム | 572億円 | 12.8% | SiCパワーデバイス、GaN HEMT、AI機能搭載マイコン（2025年3月期有報） |
| ディスコ | 317億円 | 8.1% | レーザ加工技術、SiC等新素材対応、高精度Kiru・Kezuru・Migaku技術（2025年3月期有報） |
| ルネサス | 2,498億円 | 18.5% | 3nm車載SoC、RISC-Vマイコン、DDR5メモリインタフェース（2024年12月期有報） |
| レーザーテック | 117億円 | 4.6% | EUVマスク検査装置、SiCウェハ欠陥検査、先端パッケージング検査（2025年6月期有報） |
ここで注目すべきは2つの対照的なパターンです。
東京エレクトロンとルネサスはR&D費がほぼ同水準（約2,500億円）ですが、投資の性質が異なります。 東京エレクトロンは「半導体を作る装置の技術進化」に投資し、5年で1.5兆円のR&D計画を持っています（2025年3月期有報）。ルネサスは「半導体チップそのものの設計」に投資し、3nmプロセスや独自CPUアーキテクチャの開発を進めています（2024年12月期有報）。
レーザーテックのR&D費117億円は金額では最小ですが、製造を協力会社に委託する「ファブライト戦略」を採用しているためです。 設備投資50億円に対してR&D費は2.3倍で、「自分では作らず、頭脳に集中投資する」モデルが営業利益率48.9%を支えています（2025年6月期有報）。

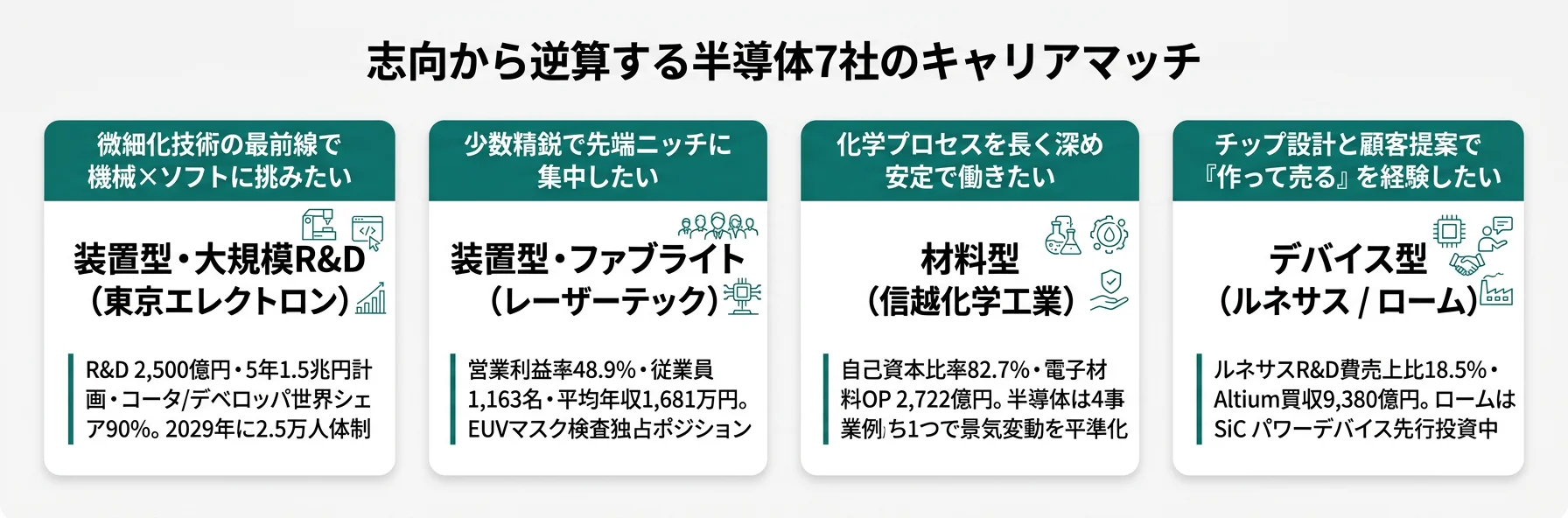

キャリアマッチ｜バリューチェーンのどこが自分に合うか
半導体業界でのキャリアは、バリューチェーンのどこに位置する企業を選ぶかで大きく変わります。
| バリューチェーン | 向いている人 | 求められるスキル | 年収水準 |
|---|---|---|---|
| 装置 | R&D費2,500億円規模の技術開発に携わり、微細化・3D化の最前線で機械×ソフトの融合技術を磨きたい人 | 精密機械工学、制御ソフト開発、プロセスエンジニアリング | 1,049〜1,681万円 |
| 材料 | 設備投資4,069億円が示す大規模量産の世界で、化学プロセスを極限まで追求し安定した環境で長期的に働きたい人 | 化学工学、材料科学、品質管理 | 887万円 |
| デバイス | R&D費が売上の18%に達する設計集約型の環境で、自動車・IoT向けチップの回路設計やシステム提案をしたい人 | 回路設計、組み込みソフト開発、顧客への技術提案力 | 約810万円 |
装置メーカーの中でも、東京エレクトロンは「6割増員計画で2029年3月期までに2.5万人体制を目指す」（2025年3月期有報）と大規模採用を進めており、入社のチャンスは広がっています。一方、レーザーテックは従業員1,163名の少数精鋭で、「光応用技術を極めたい」という明確な志向がマッチします。
デバイスメーカーは装置メーカーに比べて年収水準は低めですが、「自分が設計したチップが最終製品に搭載される」という達成感は装置メーカーでは得にくいものです。ルネサスは自動車・IoT・産業機器という幅広い領域でシステム提案型のキャリアが描ける点が強みです。
面接で使える有報ポイント
半導体企業の面接では、バリューチェーン全体の理解を示すと差がつきます。
- 装置メーカーの面接: 「御社のR&D費は売上の10%を超えており、次世代エッチング技術やGAAトランジスタ対応に投資されていることを有報で確認しました」と具体的な投資分野に言及する
- 材料メーカーの面接: 「電子材料事業の営業利益率は約32%で、EUVフォトレジストの量産が始まっていることを有報で読みました。2nm世代への対応が今後のポイントだと理解しています」（信越化学2024年3月期有報）
- デバイスメーカーの面接: 「有報でR-Car X5Hが3nmプロセスで400TOPSのAIアクセラレータを搭載することを確認しました。チップレット技術への対応が今後の競争力を左右すると考えています」（ルネサス2024年12月期有報）
有報を使った企業研究の具体的ステップ
- EDINETの書類検索で企業名を検索し、最新の有価証券報告書を取得する
- まず「研究開発活動」のセクションを読み、R&D費の金額と投資分野を確認する
- 次に「設備投資等の概要」を読み、どこに工場を建て何を増産しているかを把握する
- 「事業等のリスク」で、その企業が自ら認識している課題を確認する
- これらの情報を本記事の7社比較表と照らし合わせ、バリューチェーンの中での各社の位置づけを理解する
有報の読み方の基礎は有価証券報告書の読み方完全ガイドで詳しく解説しています。
有報でわからないこととして、社風・働き方・チームの雰囲気といった情報は有報には記載されていません。これらはOpenWork等の口コミサイトやOB/OG訪問で補完しましょう。
各社の詳しい分析は個社記事をご覧ください。東京エレクトロン、ディスコ、アドバンテスト、レーザーテックの装置4社比較は半導体製造装置4社の有報比較で詳しく解説しています。
まとめ
「半導体企業」と一口に言っても、装置・材料・デバイスの3つの領域で利益構造・投資方向・キャリアパスは根本的に異なります。
装置メーカーは高い技術参入障壁に支えられた営業利益率28〜49%の高収益モデル、材料メーカーは安定した素材供給ポジションによる堅実経営、デバイスメーカーはチップ設計力で勝負しつつも半導体サイクルの直撃を受ける構造です。
就活で半導体業界を志望するなら、まず「自分はバリューチェーンのどこで働きたいか」を考えることが出発点になります。本記事の有報データが、その判断の一助になれば幸いです。
